سلام به همراهان همیشگی سرما ماکت ! ما با مقاله ( ساختار چیلرتراکمی ) بار دیگر آمدیم تا با هم درباره تجهیزات سرمایشی – گرمایشی اطلاعاتی کسب کنیم.

چیلربه طور کلی به دستگاهی گفته میشود که حرارت را از مایع طی سیکل تبرید تراکم بخار یا جذبی میگیرد.این مایع میتواند مورد استفاده برای خنک کردن هوا یا دستگاها مانند فن کویل ها یا هواساز ها استفاده شود.ملاک هایی که باید هنگام انتخاب چیلر ان هارا در نظر گرفت شامل کارایی،تعمیر و نگهداری،اسیب پذیری های محیطی و… میشود.



از دست ندهید: چیلر هوا خنک

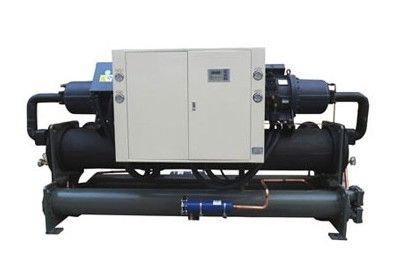

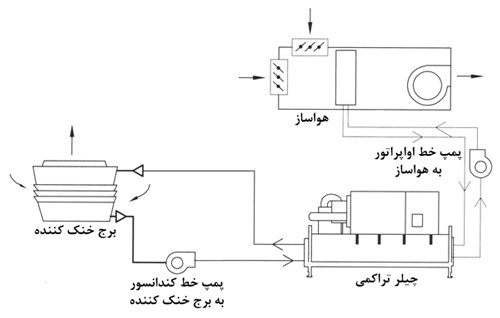

در چیلرتراکمی گاز به وسیله کمپرسور متراکم شده و سپس به کندانسور وارد میشود.در کندانسور توسط اب یا هوای موجود خنک میشود و سپس تبدیل به مایع شده،که این مایع با عبور از شیر انبساز وارد اواپراتور(یاهمان خنک کننده)میشود که دارای فشار کمتری میباشد و این تغییر باعث تبخیر شده و درنتیجه مایع سردکننده با گرفتن حرارت باعث برودت در فضایی که با قسمت خنک کننده درارتباط است میگردد.

چیلرتراکمی دارای چندین نوع میباشد:

  • چیلرتراکمی با کمپرسوررفت و برگشتی
  • چیلرتراکمی با کمپرسور سانتریفیوژ
  • چیلرتراکمی با کمپرسور اسکرو
  • چیلر تراکمی با کمپرسور اسکرول



ساختار چیلرتراکمی

۱-الکتروموتور:میل لنگ(باعث خطی شدن حرکت دورانی پیستون ها در موتور میشود)کمپرسور را به حرکت دراورده و حرکت دورانی ان باعث رفت و برگشتن پیستون در سیلندر شده و این امر گاز مبرد در کمپرسور را متراکم میسازد

۲-کوپلینگ:جفت کردن محور الکتروموتور با محور  میل لنگ کمپرسور به عهده این قطعه میباشد

۳-کمپرسور:گاز خارج شده از اواپراتور را پس از متراکم کردن وارد کندانسور میکند

  مزیت مینی چیلر نسبت به داکت اسپلیت

۴-لوله رانش:گاز خارج شده از کمپرسور را به کندانسور هدایت میکند

۵-کندانسور:کندانسور چیلرتراکمی از نوع پوسته که داخل ان گاز مبرد و لوله که در داخل ان لوله اب خنک جریان دارد تشکیل شده است.گاز داغ توسط لوله وارد پوسته میشود.به دلیل اصابت با لوله های مسی که اب خنک دارند گاز خنک شده و به مایع تبدیل میشود و از طریق لوله پایین خارج میشود.

۶-لوله خروج مایع مبرد از کندانسور

۷-شیر سرویس کندانسور:برا بستن لوله خروج مبرد در مواقع سرویس و تعمیرات طولانی دستگاه از شیر سرویس استفاده میشود

۸-شیرتغذیه ماده مبرد:همانطور که از اسم قطعه مشخص است برای شارژ چیلرتراکمی استفاده میشود

۹-صافی رطوبت گیر:به علت جلوگیری از وجود مواد جامد و رطوبت ان ها که باعث مشکل در دستگاه چیلرتراکمی میشود از فیلتری به اسم درایر استفاده میشود

۱۰-شیربرقی:درصورت وصل بودن جریان الکتریکی مسیر عبوری مایع مبرد را باز نگه داشته و این قطعه توسط ترموستات کنترل میشود

۱۱-شیشه رویت:میزانی که مبرد تغذیه شده و یا رطوبت بیش از حد در دستگاه را تشخیص میدهد

۱۲-اواپراتور:مبرد بعد از عبور از شیر انبساط وارد اواپراتور چیلرتراکمی شده و در درون لوله مسی تبخیر میشود و به حالت بخار از اواپراتور خارج میشود.تبخیر در اواپراتور سبب سرد شدن اب در پوسته میشود.

۱۳-شیرانبساط ترموستاتیک:این قطعه در دستگاه از دمای گاز خروجی تاثیر میگیرد و مقدار مبردی که وارد اواپراتور میشود را تنظیم میکند

۱۴-لوله مکش:گاز خارج شده از اواپراتور از طریق لوله وارد قسمت مکش کمپرسور میشود

از دست ندهید: مینی چیلر

در انتها هنگام خرید چیلر تراکمی مورد نیاز خود به ابعاد ان و چگونگی نصب و حمل چیلر دقت فرمایید.
