در این مقاله می خواهیم درباره اتصالات مورد نیاز فن کویل اطلاعاتی به شما ارائه دهیم. با سرما مارکت همراه باشید.

فن کویل یک سیستم سرمایشی-گرمایشی است که از طریق عبور دادن هوای درون اتاق از میان یک کویل، که آب سرد یا آب گرم درون آن در جریان است، باعث سرمایش یا گرمایش هوای اتاق می شود. البته فن کویل هایی نیز وجود دارند که برای گرمایش از یک المنت الکتریکی استفاده می کنند. هر سیستم فن کویل دارای یک بخش مرکزی است که آب در آن جا گرم یا سرد می شود و از طریق لوله کشی به یونت های فن کویل در بخش های مختلف ساختمان هدایت می­ گردد.

آشنایی با اتصالات مورد نیاز فن کویل

راه اندازی یک سیستم فن کویل نیازمند لوله کشی های گسترده بوده و لذا اتصالات متعددی برای نصب آن مورد نیاز است. برندها و مدل های مختلف فن کویل اندکی از نظر اتصالات با هم دیگر تفاوت دارند. ما در این مقاله به معرفی اتصالات عمومی سیستم­های فن کویل پرداخته و نقش هر یک را توضیح می­دهیم.

اتصالات لوله کشی آب

دو مدل کلی فن کویل از نظر اتصالات لوله کشی آب وجود دارد که عبارتند از مدل دو لوله ای و مدل ۴ لوله ای، هر کدام از این مدل ها نیز به دو نوع FWF و FWC دسته بندی می شوند. در زیر تصاویر اتصالات آب مدل های مختلف فن کویل را می بینید:

مدل ۲ لوله ای

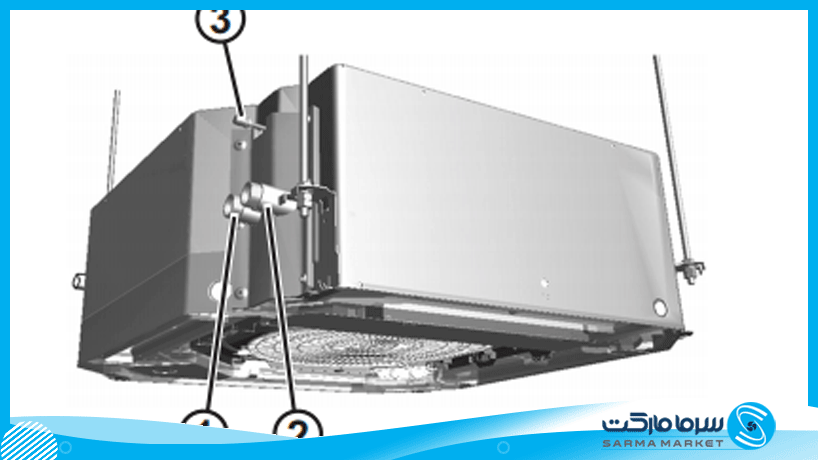

FWF اتصالات مورد نیاز فن کویل

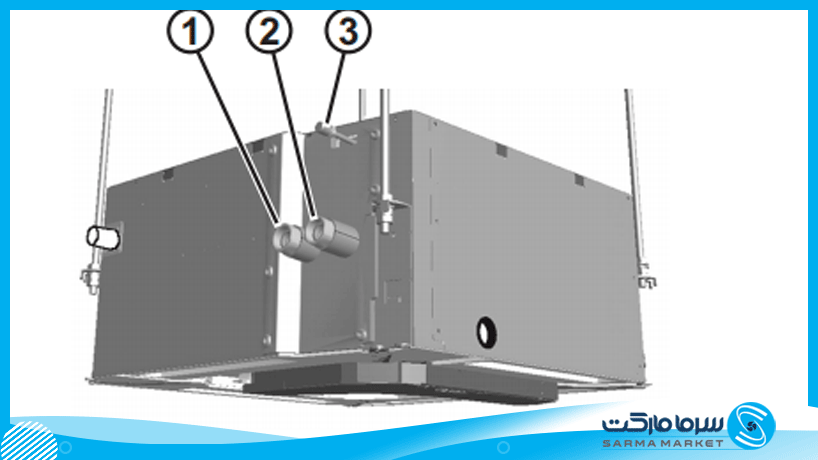

FWC اتصالات مورد نیاز فن کویل



۱-خروجی آب

۲-وردی آب

۳-فیلتر هوا



  با متداول ترین مدل های اسپلیت مدیا آشنا شوید!

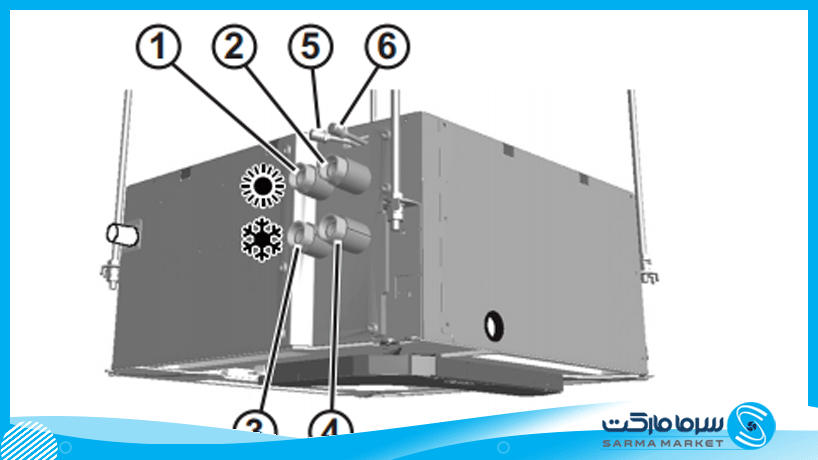

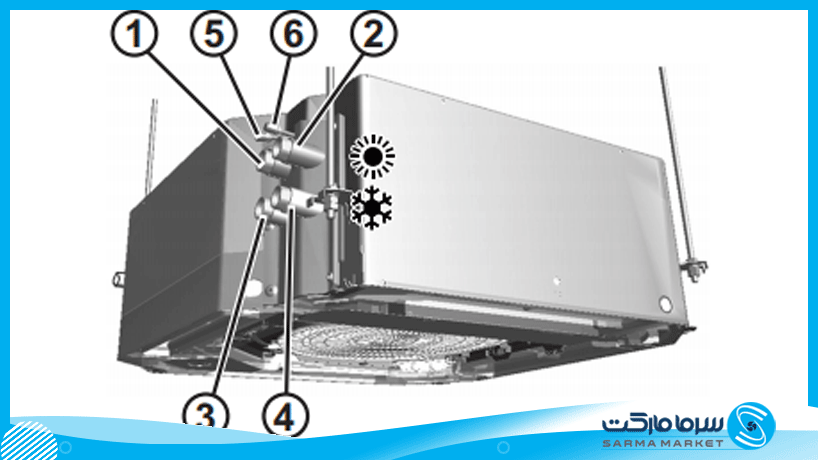

مدل ۴ لوله ای



FWF اتصالات مورد نیاز فن کویل



FWC



۱-کویل گرم کننده آب خروجی

۲-کویل گرم کننده آب ورودی

۳-کویل سرد کننده آب خروجی

۴-کویل سرد کننده آب ورودی

۵-کویل گرم کننده فیلتر هوا

۶-کویل سرد کننده فیلتر هوا

تشریح تفاوت بین مدل های ۲ لوله ای و ۴ لوله ای فن کویل

سیستم ۲ لوله ای فن کویل شامل یک کویل منفرد متصل به دو لوله (خروجی و ورودی) و یک دریچه است. این کویل بسته به حالت عملکردی سیستم، به عنوان کویل آب گرم یا کویل آب سرد عمل می کند. این نوع فن کویل نمی تواند همزمان هم گرمایش انجام دهد و هم سرمایش ایجاد نماید. فن کویل ۲ لوله ای نیازمند یک حسگر تغییر است که معمولا شامل یک حسگر حرارتی دارای بست روی ورودی آب بوده که حالت سیستم را تعیین می نماید. این نوع از یونیت های فن کویل می توانند مجهز به یک المنت هیتر الکتریکی باشند تا محدودیت های سیستم را جبران نماید.

بیشتر بخوانید : تفاوت فن کویل و اسپلیت چیست؟

سیستم ۴ لوله ای فن کویل شامل دو کویل مجزا، یکی برای آب گرم و دیگری برای آب سرد، می باشد. هر کویل مجموع لوله ها (خروجی و ورودی) و دریچه خودش را دارد. این نوع فن کویل می تواند به طور همزمان، هم گرمایش انجام دهد و هم سرمایش ایجاد کند. بر خلاف سیستم ۲ لوله ای، فن کویل ۴ لوله ای نیازمند حسگر تغییر نیست، زیرا به طور همزمان، دارای آب سرد و گرم می باشد. این فن کویل می تواند مجهز به یک المنت هیتر الکتریکی شود تا ظرفیت گرمایشی آن تقویت شود (در صورت نیاز). فن کویل ۴ لوله ای می تواند از یک کویل آب سرد و یک هیتر گازی یا الکتریکی نیز استفاده نماید. هر فن کویلی که سیستم سرمایشی و گرمایشی مجزایی داشته باشد، از نوع ۴ لوله ای خواهد بود.

  انتخاب فن کویل کاستی

اتصالات مورد نیاز فن کویل به لوله کشی شهری با استفاده از دریچه ۲ راهی / ۳ راهی

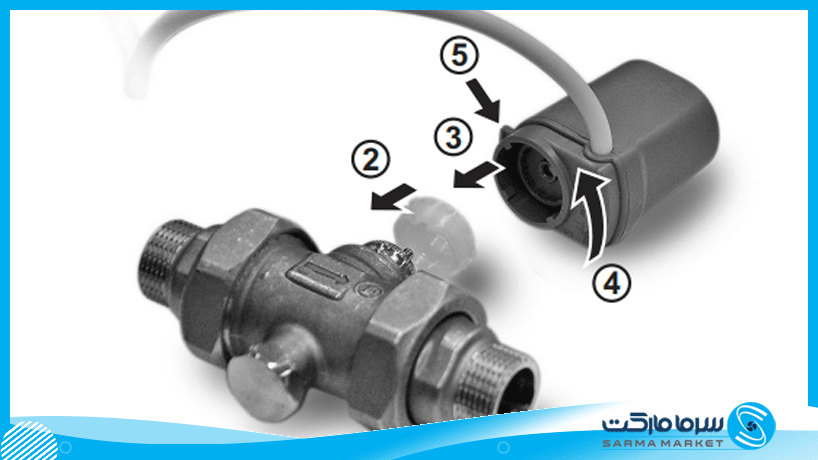

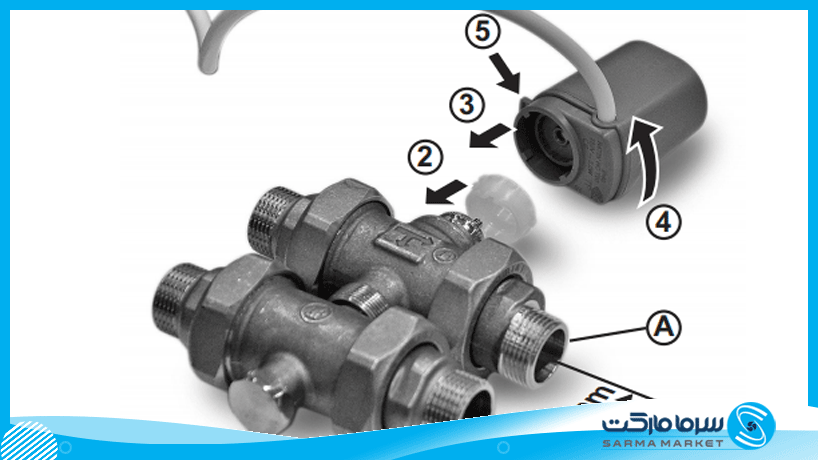

الف) راه انداز را روی بدنه دریچه نصب کنید.

۱-کلاهک قرمز و آبی را از روی دریچه بردارید.

۲-حلقه دندانه دار را محکم به درون دریچه فشار دهید.

۳-راه انداز را روی حلقه سوار کنید.

۴- راه انداز را ۱۵ درجه در جهت ساعت گرد بچرخانید تا صدای “کلیک” بدهد.

۵-دکمه قرمز را به داخل فشار دهید.



دریچه دو راهی اتصالات مورد نیاز فن کویل

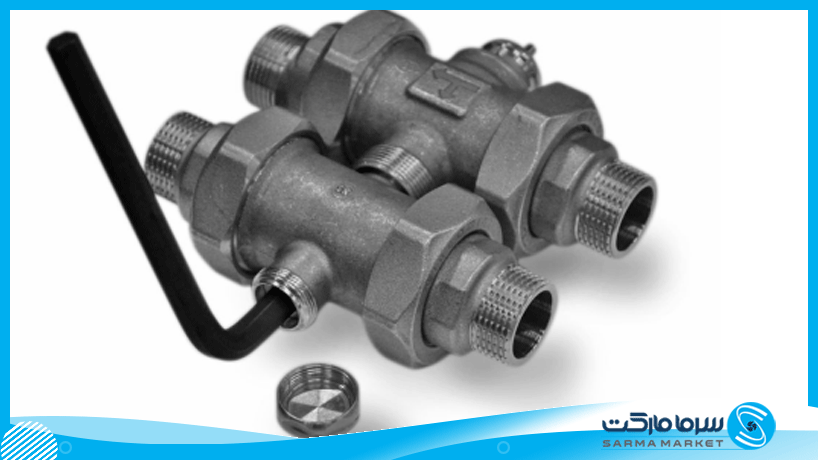

دریچه سه راهی اتصالات مورد نیاز فن کویل

ورودی را جوری تنظیم کنید که فاصله بین نقاط اتصال حدود ۵۰ میلی متر باشد.

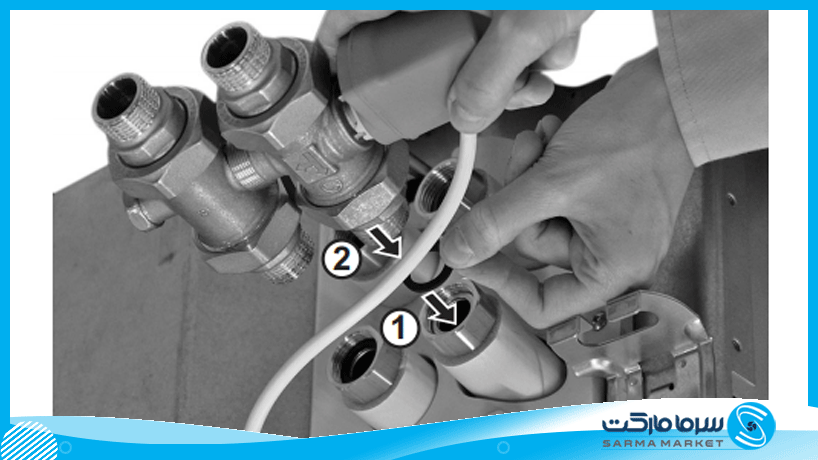

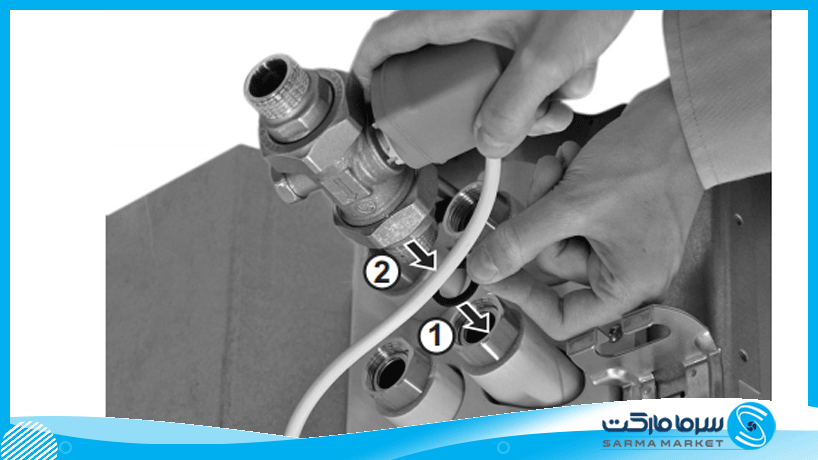

ب) دریچه را روی لوله آب سوار کنید.

۱- حلقه O شکل را روی اتصال آب نصب کنید. در مورد دریچه ۳ راهی، حلقه O شکل دوم را روی لوله دوم آب نصب کنید.

۲-دریچه را روی لوله آب ورودی نصب کنید.

دریچه دو راهی اتصالات مورد نیاز فن کویل

دریچه سه راهی اتصالات مورد نیاز فن کویل

بیشتر بخوانید : فن کویل بی صدا چی بخریم؟

پ) لوله کشی آب شهری را وصل کنید.

لوله کشی کامل آب باید کاملاً عایق بندی شود تا از تصعید و کاهش ظرفیت جلوگیری شود (حداقل ضخامت: ۱۰ میلی متر).

اگر دما بیشتر از ۳۰ درجه و رطوبت نسبی بیش از ۸۰ درصد باشد، ضخامت مواد عایق باید حداقل ۲۰ میلی متر باشد تا از تصعید در سطح عایق، جلوگیری شود.

اتصالات مورد نیاز فن کویل

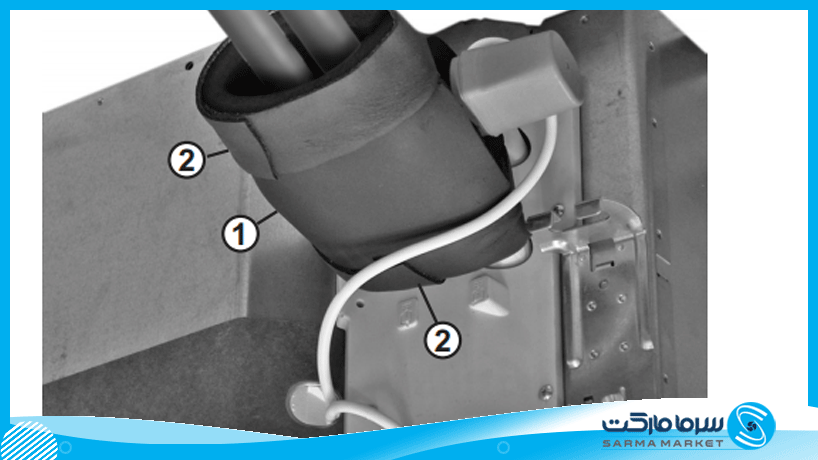

ت) دریچه و اتصالات لوله را عایق بندی کنید.

۱) اطراف دریچه و لوله آب شهری را عایق بندی کنید.

۲) انتهای عایق را با نوار نوار عایق بندی ببندید.



مثال: دریچه ۳ راهی



۱ عایق بنید دریچه

  تفاوت فن کویل ایرانی با برند های خارجی

۲ نوار عایق بندی
