در مشخصات فن کویل های زمینی باید کفت که آن ها دسته ای متنوع از یونیت های فن کویل هستند که در کف ساختمان نصب می شوند. در این مقاله از سری مقالات سرما مارکت می خواهیم ضمن مروری کلی بر سیستم های فن کویل و نحوه عملکرد آن ها، در رابطه با مشخصات این فن کویل ها صحبت می کنیم.
یکی از محبوب ترین و بهینه ترین سیستم های حرارتی و برودتی که در ساختمان های بزرگ دارای چندین واحد مجزا استفاده می شود، سیستم فن کویل است. هر یونیت فن کویل به غیر از یک کابینت که تمامی اجزای فن کویل درون آن قرار دارند، دارای دو بخش اصلی است: فن و کویل!
مبادله گر حرارتی یا کویل که گاها رادیاتور هم نامیده می شود، قطعه ای است که امکان تبادل حرارت بین دو سیال را فرآهم می آورد. کویل ها از جنس فلزات دارای هدایت گرمایی بالا مثل مس یا آلومینیوم می باشند.

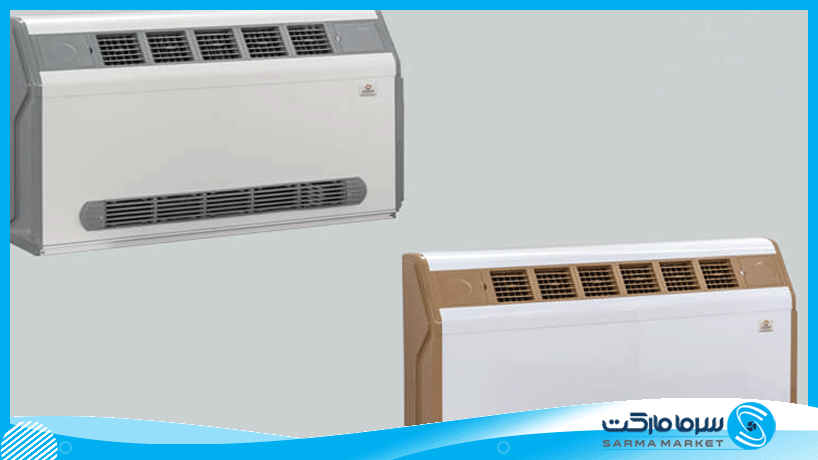

مشخصات فن کویل های زمینی
دو نوع کویل وجود دارد:
نوع لوله-پره (tuble-fin) و نوع پوسته-لوله (shell-tube).
نوع پوسته-لوله بیشتر در مواردی به کار می رود که هر دو سیال، مایع باشند. از این نوع کویل معمولا در فن کویل ها استفاده نمی شود و بنابراین در اینجا در رابطه به آن صحبت نخواهیم کرد ولی می توانید به مقالات سرمامارکت در رابطه با چیلرها مراجعه کنید تا با این نوع مبدل حرارتی آشنا شوید. کویل لوله-پره بیشتر در مواردی استفاده می شود که یکی از سیال ها در حالت گازی و دیگری در حالت مایع است.
این نوع کویل شامل ردیفی از پره های توخالی موازی هم است که با فواصل اندک در کنار هم قرار دارند. این پره ها از طریق لوله هایی کوتاه به هم دیگر متصل هستند به طوری که امکان جریان سیال از پره اول تا پره آخر از درون کویل وجود دارد. معمولا سیالی که از درون کویل عبور می کند، مایع و سیالی که از لا به لای پره ها رد می شود، گاز است. در سیستم فن کویل آب گرم یا آب سرد از طریق لوله کشی وارد پره اولی می شود و پس از عبور از تک تک پره ها، از پره آخری به سیستم لوله کشی باز می گردد.
کارکرد فن
کار فن خیلی ساده است. فن هوای درون اتاق را از ورودی هوا که در کابینت فن کویل نصب شده است، به داخل یونیت فن کویل می کشد و از خروجی هوا که در بخش دیگری از کابینت فن کویل تعبیه شده است، خارج می کند.
هوا در این مسیر از میان پره های کویل عبور می کند و این کار سبب می شود که تبادل حرارتی بین هوا و آبی که در حال عبور از درون کویل است، با سرعت بالایی انجام شود. اگر آب گرم از درون کویل در حال عبور باشد، هوا گرم می شود و اگر آب سرد در حال عبور از کویل باشد، هوا سرد می شود.
آب گرم و سرد در سیستم فن کویل، به ترتیب توسط بویلر یا پکیج و توسط چیلر تأمین می شوند. پس از انجام عمل سرمایشی، آب گرمای درون اتاق را جذب می کند و از طریق لوله کشی به چیلر باز می گردد و در آن جا خنک می شود و مجددا به سمت یونیت های فن کویل باز می گردد.
چیلر نیز حرارتی را که از آب می گیرد، از طریق یک سیکل تبرید به هوای خارج از ساختمان منتقل می کند. در عمل گرمایش نیز آب گرم حرارت خود را در کویل به هوای درون ساختمان می دهد و سرد می شود و به بولیر باز می گررد تا گرم شود و مجددا به درون لوله کشی های متصل به یونیت های فن کویل، پمپاژ می شود.
همه چیز درباره فن کویل ایتالیایی
تفاوت چیلر هوا خنک و چیلر آب خنک چیست؟
تنوع سیستم های فن کویل
یونیت های فن کویل از متنوع ترین سیستم های سرمایشی و گرمایشی هستند. یونیت های فن کویل می توانند دو لوله یا چهار لوله باشند. انواع دو لوله تنها یک کویل دارند که می توان آن را روی حالت حرارتی یا برودتی تنظیم کرد. این در حالی است که انواع چهار لوله ای دارای دو کویل مجزا هستند که یکی مختص عمل حرارتی و دیگری مختص عمل برودتی است.
فن کویل ها را می توان درون یا روی زمین، درون یا روی دیوار یا درون یا زیر سقف نصب کرد. فن کویل های سقفی را می توان به انواع سقفی معمولی، سقفی کانال دار یا داکتد فن کویل و سقفی کاستی تقسیم بندی کرد.
فن کویل های دیواری تنوع چندانی ندارد ولی فن کویل زمینی بسیار متنوع است. فن کویل های زمینی در سه حالت ایستاده افقی، ایستاده عمودی و خوابیده موجود هستند.
مشخصات فن کویل های زمینی
فن کویل های زمینی را شاید بتوان پرکاربردترین انواع فن کویل ها نامید. این فن کویل ها می توانند توکار یا روکار باشند. اگر می خواهید برای ساختمان خود فن کویل زمینی نصب کنید حتما به نوع آن دقت داشته باشید که با نوع فضای مورد نظر شما همخوانی داشته باشد.
مشخصات فن کویل های زمینی خوابیده توکار
فن کویل های زمینی خوابیده توکار برای ساختمان هایی که کف آن ها با فرش یا موکت پوشیده است مناسب نیستتند. همچنین اگر وسایل زیادی روی کف زمین قرار داشته باشد، نمی توان خیلی روی این فن کویل ها حساب کرد. فن کویل های زمینی خوابیده روکار معمولا در ساختمان های مسکونی یا تجاری مورد استفاده قرار نمی گیرند زیرا بخش زیادی از فضا را اشغال می کنند و دکوراسیون داخلی را به کلی به هم می ریزند.
این فن کویل ها بیشتر در سوله های صنعتی بزرگ که مرکز آن ها از سقف یا دیوارها فاصله زیادی دارد و فضای خالی بسیار زیادی دارند، استفاده می شوند. فن کویل های ایستاده افقی نیز به درد فضاهایی می خورند که امکان نصب فن کویل سقفی وجود نداشته باشد و حاشیه های دیوارها نیز چندان شلوغ نباشد و فضای کافی برای نصب فن کویل به صورت افقی وجود داشته باشد.
فن کویل های افقی
فن کویل های افقی عرضی کم ولی ارتفاعی زیاد دارند و معمولا در فضاهایی که فاقد امکان نصب فن کویل سقفی یا دیواری می باشند و کنار دیوارهای اتاق پر از وسایل مختلف است نصب می شوند زیرا فضای مفید کمی از اتاق اشغال نمی کنند.
فن کویل های زمینی توکار خیلی جنبه دکوراتیو ندارند و دیفیوزرهای آن ها خیلی ساده است ولی فن کویل های زمینی روکار، و به طور خاص، فن کویل های زمینی روکار ایستاده افقی، می توانند کابینت های دکوراتیو بسیار زیابی داشته باشند که نه تنها دکوراسیون داخلی را به هم نمی ریزند، بلکه آن را زیباتر نیز می کنند.
نصب فن کویل زمینی
فن کویل های زمینی ایستاده اکثرا در کنار دیوار نصب می شوند و هوا را به طور یکنواخت در اتاق توزیع می کنند. بنابراین به شما توصیه می شد که اگر می توانید در ساختمان خود فن کویل نصب کنید، از فن کویل های سقفی و به ویژه فن کویل های کاستی استفاده کنید زیرا این فن کویل ها هوا را به خوبی در سرتاسر اتاق توزیع می کنند.
یکی از ویژگی های فن کویل های زمینی این است که به راحتی می توان آن ها را سرویس کرد زیرا روی زمین قرار دارند و کاملا در دسترس می باشند، در حالی که فن کویل های دیواری حداقل ۲ متر از زمین فاصله دارند و فن کویل های سقفی نیز دسترسی دشواری دارند.
معمولا فن کویل های زمینی نسبت به فن کویل های سقفی و دیواری بسیار قوی تر می باشند زیرا کابینت های آن ها خیلی بزرگتر است و در نتیجه کویل بزرگتری دارند.
