ساختار فن کویل کاستی چیست؟

قرار است در این مقاله از ساختار فن کویل کاستی صحبت کنیم. با سرما مارکت همراه باشید و در آخر ما را از نظرات خود بی بهره نگذارید!

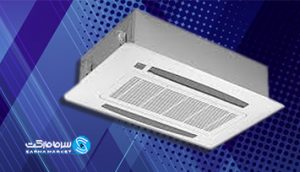

فن کویل کاستی چه دستگاهی است؟

فن کویل کاستی یکی از مدل های پر کاربرد فن کویل می باشد. این دستگاه ها به عنوان سیستم های دو فصلی شناخته می شوند زیرا پایه و اساس عملکرد این سیستم ها بر مبنای آب می باشد اما فن کویل کاستی ها قادر به تأمین آب نیستند و طرز کار این فن کویل ها در کنار دستگاه هایی مانند چیلر ها، پکیج ها و موتور خانه ها تکمیل می گردد.

این سیستم ها در دو مدل فن کویل کاستی چهار طرفه و یک طرفه تولید می شوند و تفاوت این سیستم ها در حالت توزیع هوا می باشد. فن کویل چهار طرفه هوا را از چهار سمت در محیط توزیع می کنند در حالی که فن کویل یک طرفه از یک جهت هوا را پخش می کند.

قبل از آن که درباره ی طرز کار این دستگاه ها به طور کامل توضیح دهیم به بررسی ساختار این سیستم ها می پردازیم:

ساختار فن کویل کاستی



فن:

در این فن کویل ها یکی از اجزای اصلی و مهم فن است که دارای نقش زیادی در میزان صدای دستگاه می باشد، فن به کار رفته در اکثر این سیستم ها از نوع سانتریفیوژ می باشد که به صورت دینامیکی و استاتیکی بالانس شده اند و این عمل تأثیر به سزایی در میزان صدای تولیدی دارد. هوا به وسیله فن در داخل دستگاه دمیده می گردد و به گردش می افتد.

  آیا ویژگی های فن کویل دیواری را می‌دانید؟

کویل:

کویل ها در فن کویل ها نقش مبدل حرارتی را دارا هستند و می توانند آب سرد و آب گرم را وارد دستگاه کنند. در کویل ها لوله هایی به کار رفته است که دارای جنس مسی هستند و این لوله ها به وسیله فین های آلومینیومی احاطه شده اند.

فیلتر:

در این دستگاه ها فیلتر های قابل شست و شویی به کار رفته است که می تواند آلودگی ها و ذرات ریز گرد و غبار را به خود جذب کنند و هوایی که در محیط منتشر می گردد پاک و بدون آلودگی می باشند. از آن جایی که دسترسی به اجزای داخلی و فیلتر های این سیستم ها به راحتی انجام می شود می توان این فیلتر ها را از دستگاه جدا نمود و تمیز کرد. در صورتی که نیاز باشد این فیلتر ها را می توان تعویض نمود.

سینی درین:

در فن کویل کاستی سینی درینی از جنس استیل که به وسیله ورق های گالوانیزه عایق شده اند  به منظور تخلیه آب حاصل از تقطیری که در سیکل سرمایش دستگاه بر روی کویل ها جمع می شود به کار رفته است و این آب جمع شده به راحتی توسط لوله هایی به بیرون هدایت و تخلیه می شود.

شیر هواگیری:

در مسیری که مبرد عبور می کند این امکان وجود دارد که هوا وارد این مسیر شود که باعث اختلال در عملکرد دستگاه می شود. شیر های هواگیری این هوا را تخلیه می کنند و باعث می شود عملکرد دستگاه بهبود پیدا کند.

شیر فلکه: – ساختار فن کویل کاستی

شیر های فلکه دارای دو مدل دستی و اتوماتیک هستند که میزان ورود مبرد به دستگاه را کنترل، قطع و وصل می کند. جنس به کار رفته در ساخت شیر فلکه از چدن می باشد.

  کارایی فن کویل زمینی چیست؟

ترموستات:

کنترل دما در فن کویل کاستی ها به وسیله ترموستات صورت می گیرد.

بدنه:

بدنه این فن کویل ها که در بر گیرنده ی این اجزا می باشد از ورق های گالوانیزه ای که در برابر ضربات و صدمات احتمالی مقاوم می باشد تشکیل شده است.

حال که با ساختار اصلی فن کویل کاستی ها آشنا شدیم در ادامه این مقاله از سرما مارکت توضیح می دهیم که این دستگاه ها به چه صورت عمل می کنند.

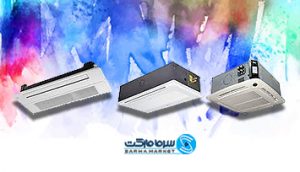

نحوه ی کار فن کویل کاستی در تأمین سرمایش و گرمایش:

فن کویل ها برای تأمین آب سرد به چیلر ها و برای آب گرم به پکیج ها و موتور خانه ها متصل می شوند.

در فصل تابستان از آن جایی که محیط نیاز به هوایی خنک دارد آب سرد داخل کویل ها می گردد و هوایی که به وسیله فن در حال گردش بین کویل ها می باشد با برخورد به سطح کویل ها سرمای آب را دریافت می کنند و دمای هوا کاهش می یابد. به این ترتیب هوایی خنک و دل چسب برای محیط فراهم می شود.

در روز هایی از سال که هوا سرد است در داخل کویل ها آب گرم جاری می شود و هوای در حال جریان گرمای آب را با بر خورد به سطح کویل ها دریافت می کند و دمای هوا افزایش می یابد و هوایی گرم و مطبوع برای محیط فراهم می گردد. در بخش بالا درباره ی فیلتر به کار رفته در فن کویل کاستی توضیح دادیم.این فیلتر ها در مسیر خروجی هوا قرار دارد و با جذب آلودگی هایی که در هوا وجود دارد سطح پاکی هوا را افزایش می دهد و سپس در محیط منتشر می کند.

  کولرگازی ، اسپلیت سامسونگ را انتخاب کنیم

آیا خصوصیات فن کویل کاستی را می دانید؟

  • این فن کویل ها دارای قابلیت نصب داخل سقف های کاذب هستند و کابین این سیستم ها در داخل سقف قرار می گیرد و فقط دریچه خروجی هوا در معرض دید است.
  • یکی از ویژگی های خوب این سیستم ها مجهز بودن به نظافت خود کار است.
  • به منظور ایجاد صدای تولیدی کمتر در هنگام کار فن کویل های کاستی مجهز به فن گریز از مرکز هستند.
  • استفاده از این دستگاه ها بسیار مقرون به صرفه می باشد زیرا این فن کویل ها دارای کارکردی مجزا هستند و می توانند به صورت جداگانه سرمایش و یا گرمایش را برای محیط هایی که در آن نصب هستند تأمین کند و در صورتی فضایی مورد استفاده قرار نگیرد می توان فن کویل مورد نظر را خاموش نمود.
  • فیلتر های به کار رفته در این سیستم ها مانع از پخش و توزیع آلودگی ها بین فضاهای مختلف می شود.
  • از این فن کویل ها در ساختمان ها و اماکن اداری، مدارس، هتل ها و متل ها و . . . .استفاده می شود.
  • فن کویل کاستی ها دارای قابلیت سفارش به صورت دو لوله و چهار لوله است.
