در این مقاله می خواهیم به بررسی فن کویل ایتالیایی بپردازیم.

فن کویل ایتالیایی چیست:

فن کویل ایتالیایی دستگاهی است که برای تامین سرمایش و گرمایش هوای محیط  را از روی کویل هایی که در آن ها آب سرد و آب گرم جریان دارد عبور می دهد و بعد از  فیلتر شدن در فضایی که مورد استفاده کاربران قرار می گیرد منتشر می کند و به این ترتیب هوایی بسیار مطبوع و دل پذیر را ایجاد می کند. این نکته قابل ذکر است کهدر فن کویل های ایتالیایی آب سرد به وسیله چیلر ها و آب گرم به وسیله پکیج و یا موتور خانه ها فراهم می گردد.

فن کویل های ایتالیایی بیشتر در اماکن و ساختمان های اداری، تجاری، مسکونی، هتل ها و . . . . نصب می گردند و مورد استفاده قرار می گیرند. دستگاه های فن کویل به عنوان سیستم های مطبوع ثانویه در ساختمان ها به کار می روند و خیلی کم پیش می آیدکه به عنوان سیستم تهویه مرکزی در ساختمانی نصب گردد. در سایت سرما مارکت اطلاعات و مشخصات فنی فن کویل های ایتالیایی درج گردیده است.

فن کویل ایتالیایی

انواع فن کویل ایتالیایی:

بر اساس موقعیت و مکانی که فن کویل ها نصب می شوند و همین طور نوع کاربری فن کویل ها دارای مدل های مختلفی می باشند. فن کویل ها اصولا بر روی کار و یا در داخل کار در سقف های کاذب نصب می گردند و با توجه به طراحی خاصی که دارند فضای زیادی را اشغال نمی کنند و در مدل های زیر به بازار عرضه می شود:

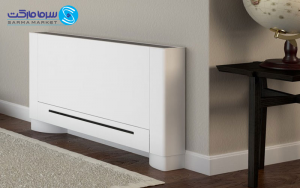

  • فن کویل زمینی

این فن کویل ها بر روی زمین نصب می گردند و فضای زیادی را اشغال نمی کنند. این سیستم ها دارای مدل های بالا زن، رو به رو زن و شیب دار  است که در ظرفیت های مختلف و متناسب با متراژهای گوناگون تولید می شود.

  • فن کویل کاستی

این دستگاه ها یکی از مدل های سقفی تو کار است با این تفاوت که فن و کویل ها در داخل سقف های کاذب قرار می گیرند و فقط دریچه خروجی هوای آن نمایان می باشد و این فن کویل ها دارای میزان صدای بسیار کمی هستند و در مدل های چهار طرفه و یک طرفه به بازار عرضه می شوتد.

انواع فن کویل ایتالیایی

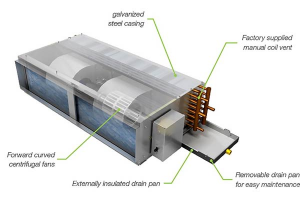

  • فن کویل کانالی

این فن کویل ها در داخل سقف های کاذب نصب می شوند و تهویه فضاهای گوناگون به وسیله کانال کشی که بین فضاهای مختلف انجام می شود صورت می گیرد و در ظرفیت های ۶۰۰ الی ۲۰۰۰ CFM ساخته می شوند و دارای سه مدل می باشد: کانالی سقفی تو کار، کانالی سقفی رو کار، کانالی دیواری رو کار ایستاده

  • فن کویل سقفی

فن کویل سقفی دارای دو مدل کابین دار و بدون کابین است و در ظرفیت های ۲۰۰ الی ۱۰۰۰ CFM تولید می شود.

  تهویه مطبوع با فن کویل سقفی توکار

بررسی فن کویل ایتالیایی

  • فن:

در بیشتر فن کویل ها از فن های سانتریفیوژ پلیمری و یا فلزی استفاده می شود. با توجه به طراحی دستگاه ها این امکان وجود دارد که یک و یا چند فن به کار رفته باشد. الکترو موتور هایی که در این سیستم ها به کار می رود فن ها را به کار می اندازد و بیشتر الکترو موتور های به کار رفته دارای صدای بسیار کمی هستند و در هنگام کار کردن صدای مزاحمی را ایجاد نمی کند.

فن، فن کویل ایتالیایی

  • کویل:

در فن کویل ایتالیایی کویل هایی به کار رفته است که نقش آن ها تبادل حرارتی می باشد. هوایی که از روی کویل ها عبور می کند گرما و یا سرمای آب را دریافت می کند و دمای هوا افزایش و یا کاهش می یابد. جنس این کویل ها از مس می باشد و دارای پره های آلومینیومی می باشد.

  • فیلتر:

در فن کویل ایتالیایی فیلتر هایی به کار رفته است که آلودگی ها و ذرات ریز گرد و غبار موجود در هوا را جذب می کند و مانع از ورود این ذرات به داخل ساختمان می شود. این فیلتر ها ممکن است که از جنس آلومینیومی، الیافی و یا نایلونی باشد و دارای قابلیت شست و شو و در صورت نیاز می توان آن را تعویض نمود.

  • شیر فلکه:

شیر فلکه دارای دو مدل اتوماتیک و معمولی می باشد و دارای جنس های متفاوتی مانند چدن و . . می باشد که در شرایط دمایی خاصی ساخته و تست می شوند و نقش شیر فلکه در فن کویل ایتالیایی قطع و وصل جریان سیال است.

شیر فلکه فن کویل ایتالیایی

  • شیر هوا گیری:

شیر هوا گیری از جنس های مختلفی و در دو مدل دستی و اتوماتیک ساخته می شوند و نقش آن تخلیه ی هوایی است که در مسیر حرکت سیال وارد سیال می شود است و چنان چه این هوا تخلیه نگردد مانع از گردش آن می شود و باعث می شود که به مرور به پمپ آسیب برسد و در دستگاه خوردگی ایجاد شود.

  • ترموستات:

در فن کویل ها به وسیله ترموستات دما کنترل و ثابت نگه داشته می شود .

  • تشتک تخلیه:

با تقطیر هوا در برخورد با کویل ها قطرات آبی ایجاد می شود و این قطرات در داخل تشتکی که در زیر دستگاه قرار دارد جمع می شود و به وسیله لوله هایی تخلیه می شود.

اجزای تشکیل دهنده فن کویل ایتالیایی

بررسی فن کویل ایتالیایی براساس سرمایش و گرمایش:

فن کویل ایتالیایی به دو دسته ی دو لوله و چهار لوله تقسیم می شوند. فن کویل های دو لوله دارای یک لوله برای ورود و یک لوله برای برگشت آب است و فقط می تواند برای فضاهایی که در آن نصب می شود فقط سرمایش و یا گرمایش را فراهم کند.

  تفاوت فن کویل زمینی و رادیاتور

فن کویل هایی که دارای چهار لوله هستند دو لوله برای ورود و دو لوله برای خروج آب دارند و می توانند برای مکان هایی که در آن نصب می گردند به صورت هم زمان هم سرمایش و هم گرمایش را فراهم کنند و این ویژگی فن کویل های چهار لوله سبب شده است که بیشتر مورد توجه سازندگان و مصرف کنندگان قرار گیرد.

نگه داری و سرویس فن کویل ایتالیایی:

از آن جایی که طراحی فن کویل ها بسیار ساده می باشد دسترسی به فیلتر ها و کویل های آن راحت می باشد و شست و شو ویا تعویض فیلتر ها بسیار با اهمیت می باشد زیرا عدم رسیدگی باعث می شود که حجم هوای خروجی کم شود و فشار بیشتری به فن وارد می شود. این سیستم ها هم چنین از نظر کارایی مفید در سال باید کنترل شود.
