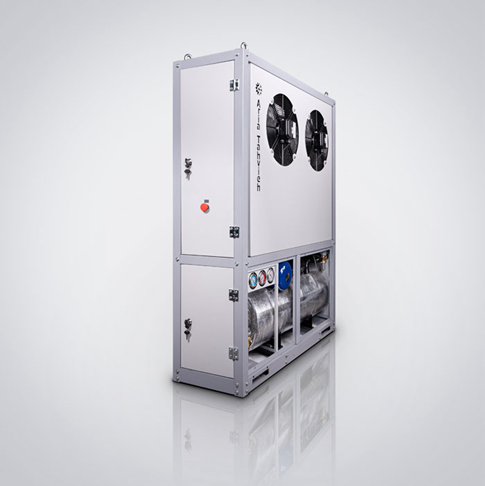

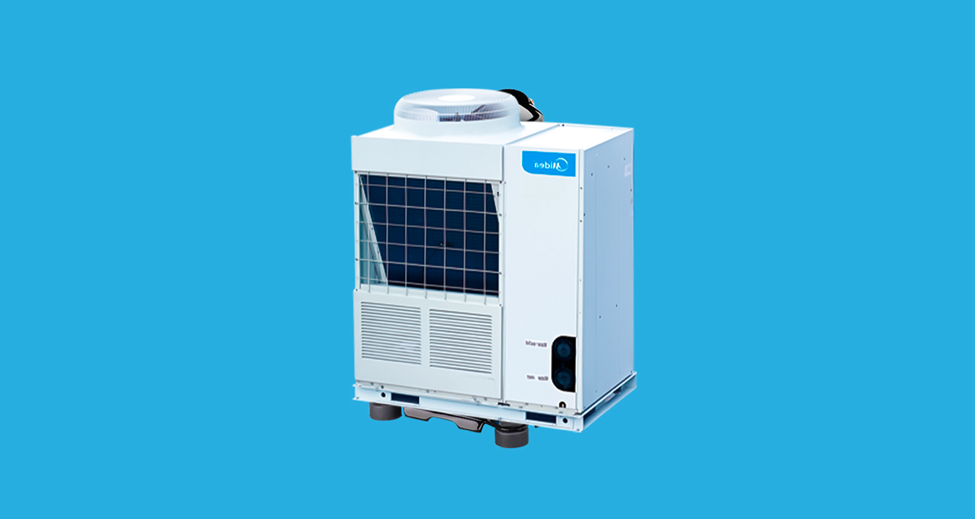

مینی چیلر یک دستگاه سرد کننده آب است که آب سرد را با پمپ جهت مصارف سرمایشی پمپاژ میکند. این دستگاه به عنوان سیستم سرمایشی در ساختمانها استفاده میشود. همینطور به عنوان سیستم سرمایشی صنعتی هم مورد استفاده قرار میگیرد. پرکاربردترین نوع این سیستم، مینی چیلرهای تراکمی هوا خنک هستند. منظور از هوا خنک این است که کندانسور دستگاه از لولههای مسی فیندار تولید شده است که توسط فن خنک میشود و برخلاف انواع دیگر مصرف آب ندارد. یعنی کندانسور برای خنک شدن به برج خنک کننده و متعلقات آن نیازی ندارد. مینیچیلرهای تراکمی مانند چیلرهای تراکمی عمل میکنند و طرز کار یکسانی دارند. این دستگاهها شامل مزایا، معایب و مشخصات فنی متفاوتی هستند که ما در این مطلب در مورد آن صحبت خواهیم کرد تا بتوانیم بیشتر با کلیات این تجهیزات آشنا شویم.
مشاهده کنید : چیلر ایتالیایی

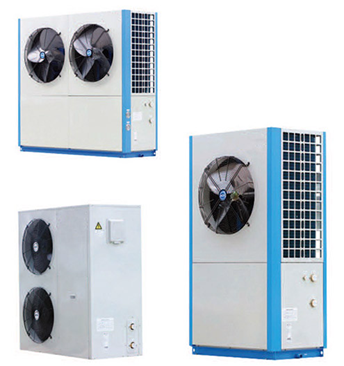

مینی چیلر آپارتمانی
گاه در هر قسمت از ساختمان یک یا چند فن کویل به شکلهای مختلف زمینی، دیواری و سقفی نصب میشود. این سیستمها با سرد کردن آب و پمپاژ کردن آن به فن کویلها باعث سرمایش محیط میشوند. برای گرمایش هم کافی است که به جای آب سرد، آب گرم را از پکیج دیواری به داخل آن پمپاژ کنید. این تجهیزات هم برای سرمایش و هم برای گرمایش مناسب هستند. فنکوئلها با هر شکلی که باشند از دو قطعه اصلی کویل و فن تشکیل شدهاند. کویل در واقع لوله مسی با خمهای متعدد میباشد که آب سرد در آن جریان پیدا میکند و بدنه بیرونی را سرد خواهد کرد. وقتی آب گرم درون آن جریان پیدا کند بدنه بیرونی داغ میشود. کویلها معمولا از جنس مس هستند و همین موضوع باعث شده که ضریب انتقال حرارت بالا باشد. باید یک فن در پشت فن کویل قرار داده شود تا فن، هوا را از روی کویل بدمد و هوای خنک یا گرم را درون محیط وارد کند.

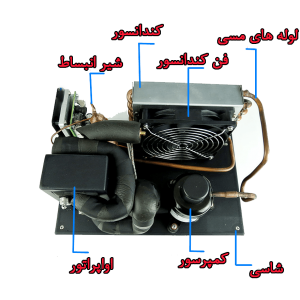

اجزای مینی چیلر
از اصلیترین قطعات و تجهیزات به کار رفته شده در سیستمهای مینی چیلر کمپرسور است. کمپرسورها با توجه به شرایط، اسکرال و یا پیستونی هستند. نوع اسکرال سادهترین ساختار را دارد و جزء کم استهلاکترین نوع محسوب میشوند که طول عمر سیستم را افزایش میدهند. به طور کلی هرچه در نوع اسکرال ظرفیت دستگاه بیشتر باشد به جای استفاده از یک کمپرسور و یک مدار تبرید، از دو کمپرسور و دو مدار تبرید استفاده میشود. مزیتی که در مدار ایجاد میکند این است که باعث کاهش مصرف برق میشود. در صورت خرابی یکی از کمپرسورها، دستگاه با ۵۰ درصد توان دیگر خود به کار ادامه میدهد تا در زمان مناسب ایراد مدار برطرف شود.
کندانسور: کندانسور از دیگر اجزای مینی چیلر محسوب میشود که به دو دسته هوا خنک و آب خنک تقسیم بندی شدهاند. کندانسور در واقع یک مبدل حرارتی به شمار میرود که میتواند فن را توسط آب خنک کند. وظیفه آن در دستگاه این است که میتواند گرمای بیش از حد گاز مبرد را بگیرد تا دستگاه بتواند به سیکل کاری خود ادامه دهد. هوا خنک از کویل مسی با فویلهای آلومینیومی استفاده شده است که در بالای آن یک یا چند فن برای دمیدن هوا از میان کویل نصب میشود و میتواند گرمای بیش از حد را از بین ببرد. کندانسور آب خنک از پوسته و لوله تشکیل شده است که میتواند گرمای بیش از حد مبرد را با آب از بین ببرد. برای خنک کردن آبی که گرم شده، آن را به برج خنک کننده انتقال میدهد. این نکته قابل ذکر است که کندانسور آب خنک مصرف آب بالایی دارد و ممکن است هزینه نگهداری از آنها بالا برود. در واقع نوع آب خنک برای ظرفیتهای زیر ۵۰ تن تبرید توصیه نمیشود.
اپراتور: اپراتور معمولاً از نوع شل اند تیوب با پوستهای فولادی و لولههای مسی هستند. در برخی کاربردهای خاص از نوع صفحهای، آب را تا حد مورد نیاز کاهش میدهد. دارای یک لوله ورود و یک لوله خروج برای مبرد و یک لوله ورود و یک لوله خروج برای آب یا سیالات دیگر است. پوسته این قطعه با فوم مخصوص عایق کاری شده است تا اتلافات را کاهش دهد و از شکلگیری قطرات آب جلوگیری کند. از جمله مزایای این اواپراتورها در مینی چیلر این است که میتوانند قیمت دستگاه را کاهش دهند و اگر از نوع صفحه ای در آن ها استفاده شود ابعاد دستگاه را کوچکتر و جمع و جورتر میکنند.
تابلو برق: برای کنترل کردن دستگاهها یک تابلو برق با تمامی تجهیزات کنترل کننده برقی احتیاج است که باید روی آن نصب شود. در برخی کاربردهای خاص از سیستم plc برای کنترل استفاده میشود.
تجهیزات جانبی: تجهیزات جانبی شامل شیر انبساط مکانیکی یا الکترونیکی، پمپ آب، اتصالات، شیر سرویس برقی، گیج نمایش دهنده فشار، محافظ ضد یخ، محافظ ولتاژ و محافظ جریان آب هستند که با برندهای مختلفی در بازار وجود دارند. شما میتوانید انواع این قطعات الکتریکی هیوندای، زیمنس، اشنایدر و غیره را با بهترین کیفیت خریداری کنید.
مبرد: مبرد از هر نوعی با توجه به نیاز درخواست مشتری قابل خرید میباشد. نکته اینکه مشخصات فنی مبرد و دیگر اجزای دستگاه مینی چیلر باید مشخص شود. برای دریافت اطلاعات بیشتر میتوانید با مشاورین ما در مجموعه سرما مارکت در ارتباط باشید.
مزایای استفاده از انواع مینیچیلر
در مورد مزایای استفاده از مینی چیلر میتوان به این موضوع اشاره کرد که این سیستمهای متصل به فن کویل در ساختمان باعث میشوند آب سرد مینی چیلر در روزها و هفتههای گرم سال با لوله کشی به تمام فن کویلها پمپاژ شود. هر کاربر میتواند در هر اتاق به طور دلخواه فنکویل را خاموش و یا روشن کند. دمای هوای اتاق را نیز میتوان به طور دلخواه تنظیم کرد و این قابلیت بسیار مهم است. هر شخصی به طور کامل میتواند با توجه به سلیقه شخصی خود این فن کویلها را تنظیم کند و در مصرف انرژی صرفهجویی نماید. از دیگر مزایای این دستگاهها این است که اجرای این سیستم نسبت به اجرای سیستمهایی مانند کولر گازی یا داکت اسپلیت ارزانتر تمام میشود. در انواع اسپیلتها و داکتها از چند ۱۰ متر لوله مسی به طول رفت و برگشت بین یونیتهای خارج و داخل استفاده میشود که قطعاً به دلیل جنس مسی، هزینه اجرای بالایی دارند.
در ضمن در داکت اسپلیتها شما به کانال کشی نیاز دارید اما در استفاده از مینی چیلر و فن کویلها فقط از لوله کشی بسیار ساده و کم هزینه آب استفاده میشود. این سیستم بسیار ساده و کم هزینه است و قبل از خرید حتماً باید به یک سری موارد توجه داشته باشید. از دیگر مزایای این سیستمها این است که تنها به عنوان سیستم سرمایشی استفاده نمیشوند بلکه لوله فن کویلها در زمستان به آب گرم پکیج یا موتورخانه متصل میشوند و در صورت جاری شدن آب گرم در کویلها میتواند گرمایش را به بهترین شکل ممکن انجام دهند. شما با استفاده از فن کویلها میتوانید رادیاتورها یا سیستم گرمایش از کف را حذف کنید.
کاربرد صنعتی مینیچیلرها
در مورد کاربرد صنعتی فن کویلها و مینی چیلر ها باید بگوییم که اگر بخواهیم در هر ساختمان دمای هر بخش را به طور جداگانه کنترل کنیم بهترین انتخاب است. برای مثال در ساختمانهای مسکونی، هتلها و غیره هر فرد در اتاق مجزا مستقر است و تمایل دارد دمای هوای اتاق را تغییر دهد. مینی چیلر در صنایع هم بسیار پرکاربرد است. دستگاههای سرمایشی که در ساختمانها استفاده میشوند به طور وسیع در صنعت به عنوان دستگاه خنک کننده فرایندها و ماشین آلات صنعتی هم به کار میروند. سیستمها از نظر ساختاری بسیار شبیه به هم هستند اما برای کاربردهای صنعتی در طراحی و ساخت دستگاه یک سری ملاحظات خاص در نظر گرفته میشود.
معایب مینیچیلر
اگر بخواهیم در مورد معایب مینی چیلر صحبت کنیم میتوانیم به این موضوع اشاره کنیم که این مینیچیلرها برای اماکن بسیار بزرگ مناسب نیستند و نمیتوانند به نیازهای سرمایشی اماکن بسیار بزرگ پاسخ دهند. این سیستمها نسبت به سیستم چیلر مرکزی مصرف برق بیشتری دارد. برای مثال مجموع هزینه مصرف برق ۲۰ مینی چیلر بیشتر از هزینه مصرف برق چیلر مرکزی ۱۰۰ تن است. علت آن این میباشد که در هر مینی چیلر از یک یا دو کمپرسور استفاده شده اما در چیلرهای مرکزی از ۲ یا ۴ کمپرسور بزرگ اسکرو استفاده شده است.
این موضوع باعث کاهش تعداد دفعات روشن و خاموش شدن کمپرسورها میشود. از دیگر معایب این دستگاهها این است که قیمت اولیه آنها نسبت به قیمت چیلر مرکزی بالاتر است. برای یک ساختمانی که به ۵۰ تن تبرید برودت نیاز دارد یک دستگاه چیلر مرکزی ۵۰ تن تبریدی یا ۵ دستگاه مینی چیلر ۱۰ تن تبریزی تهیه کنید. به طور کلی قیمت چیلر مرکزی از آنها کمتر خواهد بود.
قیمت مینی چیلر
چیلرهای هوا خنک دارای تنوع زیادی هستند و در مدلهای مختلف، قطعات و آپشنهای متفاوت قابل تهیه میباشند. این دستگاههای مورد نظر با توجه به شرایط آب و هوایی، محل نصب و نیازهای پروژه طراحی و تولید میشوند. قبل از هر چیز باید تمامی این موارد مورد بررسی قرار بگیرند تا بتوان قیمت دقیق مینی چیلر خانگی یا صنعتی را مشخص کرد. عوامل مختلفی از جمله قیمت ارز، نوع کندانسور و اواپراتور، نوع سیستم کنترلی، اینورتر بودن یا نبودن خانگی و خانگی یا صنعتی بودن در هزینه نهایی تاثیرگذار هستند. برای اطلاع دقیق از قیمت مینی چیلرهای تراکمی هوا خنک میتوانید با مشاورین ما در مجموعه سرما مارکت تماس بگیرید.
ویژگیهای بهترین مینی چیلر
مینی چیلر ها برای فصل سرما و گرما مناسب هستند و میتوان در مناطق خشک و حارهای هم از آنها استفاده کرد. تعمیر و نگهداری آنها آسان است و نیازی نیست هزینههای زیادی برای آنها صرف کنید. به برج خنک کننده نیازی ندارند. تهویه هر یک از واحدها با یکدیگر جدا هست و به فضای نصب زیادی احتیاج ندارند زیرا این مینی چیلرها دارای ابعاد و وزن پایینی هستند. در فضای آزاد، تراس و بام میتوان آنها را قرار داد. صدای زیادی تولید نمیکنند و میتوانند هوای بسیار خنک و مطبوع ایجاد کنند. ضریب اطمینان بالا، قابلیت تامین تناژ پایین، مصرف بهینه برق، لرزش و صدای کمتر، طول عمر بالا از دیگر ویژگیهای این چیلرها به شمار میروند.
مقایسه مینی چیلر با داکت اسپلیت
شاید این سوال برایتان به وجود بیاید که هزینه تهیه، اجرا و بهرهبرداری داکت اسپلیت یا مینی چیلر چگونه محاسبه میشود. این محاسبه توسط کارشناسان صورت میگیرد و به عوامل مختلفی بستگی دارد. از جمله عوامل میتوان به برند انتخابی، متراژ، زیربنای واحد، محل و چگونگی اجرا اشاره کرد. در شرایط نرمال تمامی هزینهها حدود ۴۰ درصد بیشتر از هزینه خرید، نصب و اجرای داکت اسپلیت برای واحدهای مسکونی خواهد بود. در بین هزینه برق مصرفی، تعمیرات دورهای و شارژ گاز مبرد تفاوت چندانی میان مینی چیلر و داکت اسپلیت وجود ندارد.
محل نصب مینیچیلرها
محل نصب مینی چیلر در ساختمانها و آپارتمانهای مسکونی معمولاً در تراس یا بالکن است تا بتوان طول لوله کشی را به حداقل رساند. اما با توجه به اینکه آپارتمانها و تراس فضای کوچکی دارند فضای بالکن اغلب جوابگوی نصب مینی چیلر نیست. در این آپارتمانها دستگاه بر روی پشت بام قرار میگیرد. از طرفی با توجه به اینکه مینی چیلرها از نوع هوا خنک هستند نصب آنها در پشت بام بهتر است؛ زیرا برای گردش هوای سیستم خنک کننده کندانسور فضای کافی وجود دارد.
بهترین برند مینی چیلر
بسیاری از افراد در هنگام خرید با این سوال روبرو میشوند که کدام یک از برندهای مینی چیلر بهتر هستند. در ارتباط کارشناسان سرما مارکت میتوانید انتخاب کنید که کدام برند برای شما مناسبتر است. انتخاب برند معمولاً بر اساس مشخصات فنی، کیفیت، سابقه و قیمت صورت میگیرد. اغلب کارفرمایان ما چیلرهای مدیا، جی پلاس، گرین یا سرما مارکت را توصیه میکنند.
عملکرد مینیچیلرها
مینی چیلرها در واقع چیلرهای هوا خنکی با ابعاد و ظرفیتهای کوچکتر هستند. عملکرد این دستگاهها به این شکل است که گاز مبرد به وسیله کمپرسور فشرده میشود. گاز متراکم شده با فشار و دمای بالا به کندانسور وارد و توسط آب یا محیط خنک شده به صورت مایع باز میگردد. این مایع مبرد با عبور از شیر انبساط در دمای پایین قرار میگیرد تا پس از ورود به کویل گرمای آب داخل اوپراتور را به خوبی جذب کند. به دلیل فشار کمتر اواپراتور نسبت به کندانسور، مایع مبرد تبخیر شده و گرمای مورد نیاز از تبخیر آب جریان یافته سیستم تهویه مطبوع درون اپراتور تامین میشود. بعد از این عملیات، آب سیستم تبرید درون اواپراتور سرد میشود و سپس توسط سیستم پمپهای سیرکولاتور به کویل آب سرد و دستگاه هواساز منتقل میشود. بعد از این فرایند، مجدداً با مکش کمپرسور گاز ناشی از تبخیر به سمت کمپرسور حرکت کرده و این سیکل ادامه پیدا میکند.
سخن پایانی
معمولاً از مینی چیلر های کوچک برای تهویه مطبوع استفاده میشود؛ زیرا این ابعاد چیلر برای پروژههای صنعتی مناسب نیستند. البته در ساختمانهای اداری، تجاری و مسکونی هم بسیار پرکاربرد هستند. مینی چیلر های آپارتمانی ظرفیت محدودی دارند و در ملکهای شخصی، ویلا و آپارتمانها به کار میروند. از این رو همین چیلرهای کم ظرفیت برای واحدهای تجاری و اداری هم توصیه میشوند. شما میتوانید با مراجعه به مجموعه سرما مارکت انواع مینی چیلر با برندهای مختلف و قیمتهای گوناگون را تهیه نمایید. مجموعه سرما مارکت همواره دستگاههای تبریدی در حجمهای مختلف را در اختیار مصرف کنندگان قرار داده است. در این مطلب سعی کردیم در مورد انواع مزایا، معایب و کاربرد مینیچیلرها صحبت کنیم. برای دریافت اطلاعات بیشتر میتوانید با کارشناسان فروش ما ارتباط بگیرید و تمامی سوالات خود را مطرح نمایید.
