ابعاد استاندارد فن کویل کاستی

ابعاد استاندارد فن کویل کاستی

در مقاله ( ابعاد استاندارد فن کویل کاستی ) می خواهیم اطلاعات بیشتری کسب کنیم تا خرید بهتری داشته باشیم. با سرما مارکت همراه باشید!

طرز کار فن کویل کاستی

فن کویل کاستی نوعی سیستم سرمایشی و گرمایشی است که دقیقا شبیه یه یک اسپلیت کاست می باشد ولی فاقد یونیت خارجی بوده و تنها یک یونیت داخلی دارد که درون مکانی از پیش تعیین شده در سقف حقیقی یا غالبا مابین سقف کاذب و سقف حقیقی نصب می شود.

یونیت های فن کویل کاستی که در بخش های مختلف ساختمان نصب می شوند، از طریق لوله کشی های آب به چیلر و بویلر متصل هستند. کار چیلر این است که با استفاده از یک گاز/مایع مبرد و سیکل تبرید، حرارت را از آب گرفته و آن را تا نزدیک به دمای انجماد، سرد می کند. بویلر نیز که در موتورخانه قرار دارد، به وسیله یک مشعل که با گاز شهری کار می کند، آب را تا نزدیک به دمای جوش داغ می کند.

آب داغ و آب سرد از طریق لوله کشی هایی به یونیت های فن کویل کاستی می رسند و از ساختاری به نام کویل عبور می کنند. کویل یا مبدل حرارتی در فن کویل کاستی یا از نوع پوسته-لوله یا از نوع فین-لوله است و کار آن انجام تبادل حرارتی بین آب درون سیستم و هوای درون ساختمان است.

عمل گرمایشی؟

در بعضی از انواع فن کویل کاستی، عمل گرمایش به واسطه یک هیتر الکتریکی انجام می شود و نیازی به اتصال لوله کشی به موتور خانه وجود ندارد.

جریان هوا از درون اتاق به درون بدنه یا کابینت فن کویل کاستی، از میان لوله ها یا فین های کویل و مجددا بازگشت آن به درون اتاق توسط یک فن انجام می شود که خود فن با عمل یک الکتروموتور می چرخد.

  کیفیت فن کویل ایرانی، فراتر از تصور!

فن کویل کاستی در واقع نوعی فن کویل سقفی توکار است. این فن کویل هو را از دریچه ای که در زیرش قرار دارد به درون خود کشیده و پس از انجام تبادل حرارتی آن را از جوانب به درون اتاق پرتاب می کند.

فن کویل های کاستی معمولا شکلی مربعی داشته و بسیار کوچک، کم حجم و کم صدا هستند و برای نصب در منازل مسکونی و به ویژه اتاق خواب ها، عالی می باشند.

انواع فن کویل کاستی

دو نوع تقسیم بندی برای فن کویل های کاستی وجود دارد. از نظر عملکرد فن کویل های کاستی را به دو نوع دو لوله ای و چهار لوله ای تقسیم بندی می کنند. فن کویل های دو لوله ای فقط یک کویل دارند که در یک زمان واحد تنها می تواند عمل گرمایش یا عمل سرمایش را انجام دهد. فن کویل های چهار لوله ای بر خلاف انواع دو لوله ای دارای دو کویل مجزا هستند که یکی از آن ها مختص عمل حرارتی و دیگری مختص آب سرد است. در این فن کویل ها اعمال سرمایشی و گرمایشی، کاملا از هم دیگر مستقل هستند و می توانند همزمان نیز باشند.

از نظر الگوی توزیع هوا، فن کویل های کاستی را به انواع یک طرفه، دو طرفه، چهار طرفه و ۳۶۰ درجه تقسیم بندی می کنند. فن کویل های کاستی یک طرفه هوا را تنها در یک جهت که معمولا به ست پایین است، توزیع می کنند. فن کویل های دو طرفه هوا را به دو سمت پرتاب می کنند. فن کویل های چهار طرفه دارای چهار خروجی هوا در چهار سمت شبکه خود هستند و هوا را در چهار سمت توزیع می کنند و فن کویل های ۳۶۰ درجه، همانطور که از اسمشان پیداست هوا را در تمامی جهات پرتاب می نمایند.

  انواع فن کویل یکتا تهویه اروند

ابعاد استاندارد فن کویل کاستی

فن کویل های کاستی را می توان کوچک ترین عضو خانواده فن کویل نامید. این فن کویل ها هیچ فضایی از درون اتاق اشغال نمی کنند و فضای مورد نیاز آن ها درون سقف حقیقی یا سقف کاذب نیز بسیار کم است و بنابراین فضای زیادی برای نصب سایر تأسیسات درون سقف کاذب باقی می گذارد.

فن کویل های کاستی در ابعاد مشخصی تولید می شوند. استاندارد بودن ابعاد این فن کویل ها این مزیت را دارد که در هنگام ساخت سقف، نیازی به دانستن مدل فن کویل ندارید و می دانید که چه میزان فضا باید برای نصب فن کویل کاستی کنار بگذارید.

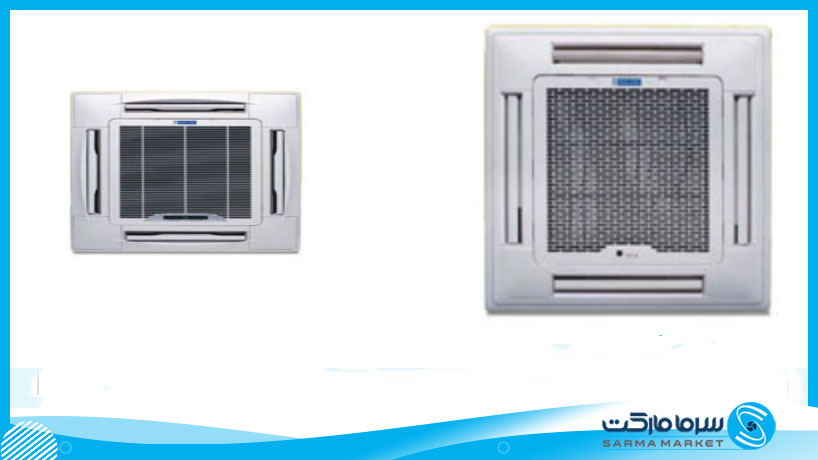

فن کویل های کاستی دارای دو سایز بزرگ و کوچک یا کامپکت هستند. معمولا عرض و طول پنل فن کویل کاستی استاندارد است ولی ارتفاع آن در انواع مختلف فن کویل تا حدودی متفاوت است.

عرض و طول استاندارد پنل فن کویل های کاستی بزرگ ۹۵ سانتی متر در ۹۵ سانتی متر و است و معمولا ارتفاع پنل از ۵ سانتی متر بیشتر نمی شود. عرض و طول استاندارد پنل های فن کویل های کاستی کوچک که به فن کویل کاستی کامپکت نیز معروف هستند، ۵۷۵ میلی متر در ۵۷۵ میلی متر و ارتفاع آن ها نیز از ۳ سانتی متر بیشتر نیست.

فن کویل های کاستی بزرگ ظرفیت های بالاتری دارند و برای سالن های بزرگ مثل سالن مطالعه، بیمارستان‌ها، ادارات، دانشگاه‌ها و … کاربرد دارند. البته ظرفیت این فن کویل ها در مقایسه با فن کویل های زمینی یا دیواری کمتر است و باید در یک سالن بزرگ چندین عدد از آن ها را نصب کرد.

  معرفی جامع اسپلیت تراست

فن کویل های کاستی کامپکت

فن کویل های کاستی کامپکت برای منازل مسکونی مناسب هستند. این فن کویل ها ظرفیت های پایینی دارند ولی بسیار کم صدا و زیبا هستند  و به ویژه برای نصب در اتاق خواب، انتخاب بسیار خوبی هستند.

اندازه کابینت فن کویل های کاستی در انواع مختلف تفاوت دارد ولی این تفاوت چندان زیاد نیست. معمولا ارتفاع کابینت از ۳۰۰ میلی متر بیشتر نمی شود و عرض و طول کمی کمتر یا بیشتر از اندازه پنل است.

سایزهای گفته شده در اینجا برای همه فن کویل ها صادق نیست و ممکن است اندازه پنل بعضی فن کویل های کاستی استاندارد نباشد ولی در صورتی که در حال ساخت سقف ساختمان هستید و هنور تصمیم نگرفته اید که چه فن کویلی نصب کنید، می توانید فضای استاندارد را برای نصب فن کویل کاستی در نظر بگیرد و با این کار گزینه های زیادی را از دست نخواهید داد و در هنگام خرید فقط نمی توانید بعضی برندها و مدل های خیلی خاص را انتخاب کنید دست شما برای خرید انواع زیادی از فن کویل های کاستی باز است.
